激光的光路原理

       很多需要改装激光的朋友对于激光的光路结构不是很了解，今天我们来简单了解下原理。

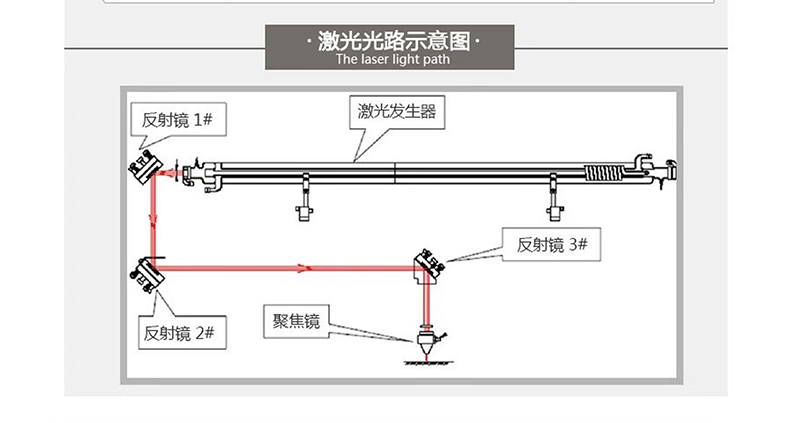

如图所示，激光管通过支架安装在一个水平的台面上，通过1#反射镜反射到2#、3#，

然后通过聚焦镜聚光后，这样可以在一定范围内进行激光切割。
      如果是激光头固定切割的话，可以省去1-2#反射镜，直接将激光射入3#反射镜即可。

红色的部分为激光的路线。
      需要注意的要点：
1.台面一定要平整，不能晃动，所有反射镜需要在一个平面上，以保证激光在镜片的中心点。
2.激光管需要配置可调水温的冷水设备，保证激光的持续工作。
3.聚焦镜的焦距一般选择50.8mm或者63.5mm的，也就是说镜片到切割物体的距离

就是焦距，这个距离是固定不变的。

4.激光头下面的部分是切割的台面，需要选择镂空的蜂窝板或者铁条，如果加上电机还

可以进行自动流水线滚动切割。

      选择合适的激光电源，吹气泵，再接上开关，这样就可以组建一个简易的激光切割平台了。
